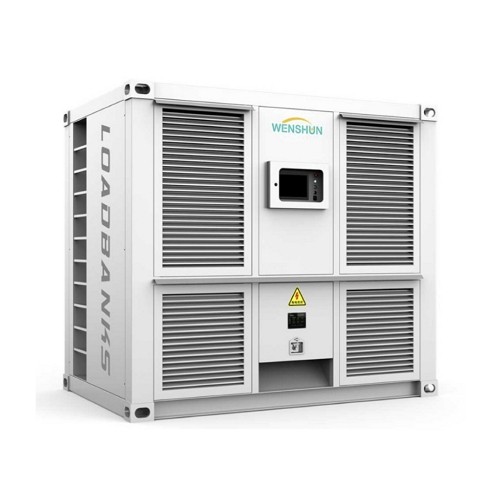

弱电网阻抗模拟装置

产品说明：

设备技术指标：

测试功能：

1)弱网测试：在额定电压范围内可加载电感0.1mH 、0.2mH 、0.4mH 、0.8 mH 、1.2mH、 1.6mH、3.2mH述值中的任意组合值（AC400V/690V）；

2) 控制方式：本地控制或远程控制。

3) 本地控制：通过按钮选择所需电感。

4) 远程控制：提供远程RJ45或RS485通讯接口及配套通讯协议，用户通过接口及协议可以二次开发。

5) 控制方式互锁：装置配有控制方式选择开关，选择任一种控制方式后，通过其余方式进行的操作无效，避免多重操作造成的冲突。

6) 一键式投切：无论采用手动开关或软件控制时，均可先设置好电感值，再启动投切开关，才会按预设值动作。

保护功能：

1)紧急停止：可手动一键强制卸载，急停锁定状态下不能加载测试。

2) 短路保护：系统电路配有熔断器，可避免系统短路或电流过大时损坏设备，启到保护作用。

3) 温度保护：系统温度超过安全阈值时，自动卸载并报警提示。

4) 烟雾保护：机箱内烟雾报警器检测到烟雾时，自动卸载并声光报警提示。

5) 风机联锁保护：未开启风机电源开关前，负载不能进行加载。

6) 风机风量保护：任意一台风机的风量不足时，自动卸载并声光报警提示。

7) 风机相序自动转换保护：当控制电源线未按正确相序连接时，三相风机也可按正常方向运转。

8) 保护开关：部分保护功能配有开关，当误报或有特殊需要时，可临时关闭相应保护功能，强制运行工作。

9)机箱接地保护：负载工作时为了避免机壳带电，使人发生触电危险，负载柜体设有专门接地保护端子。

工作环境：

1）设备使用工况

设备使用环境：户内，环境温度为-20℃～+50℃，相对湿度：不超过95％RH，无凝露。

污染等级：3级。

2）设备工作制

长期工作制（额定功率）。

3）设备安装和运输

设备设计制作时要充分考虑其安装使用场所，兼顾布线安装和维护检修的易操作性，设备应能按机柜整体运输，方便使用叉车或吊车装运移动。
